Стартер квадроцикла: когда менять, какой лучше, как проверить и установить

Стартер на квадроцикле — деталь маленькая, но очень упрямая: пока работает, о ней никто не вспоминает, а когда перестает крутить двигатель, поездка заканчивается еще до старта. Проблема может быть не только в самом стартере. Часто виноваты аккумулятор, реле стартера, масса, окисленные клеммы, предохранитель, кнопка Start, датчик нейтрали, тормозная блокировка или обгонная муфта.

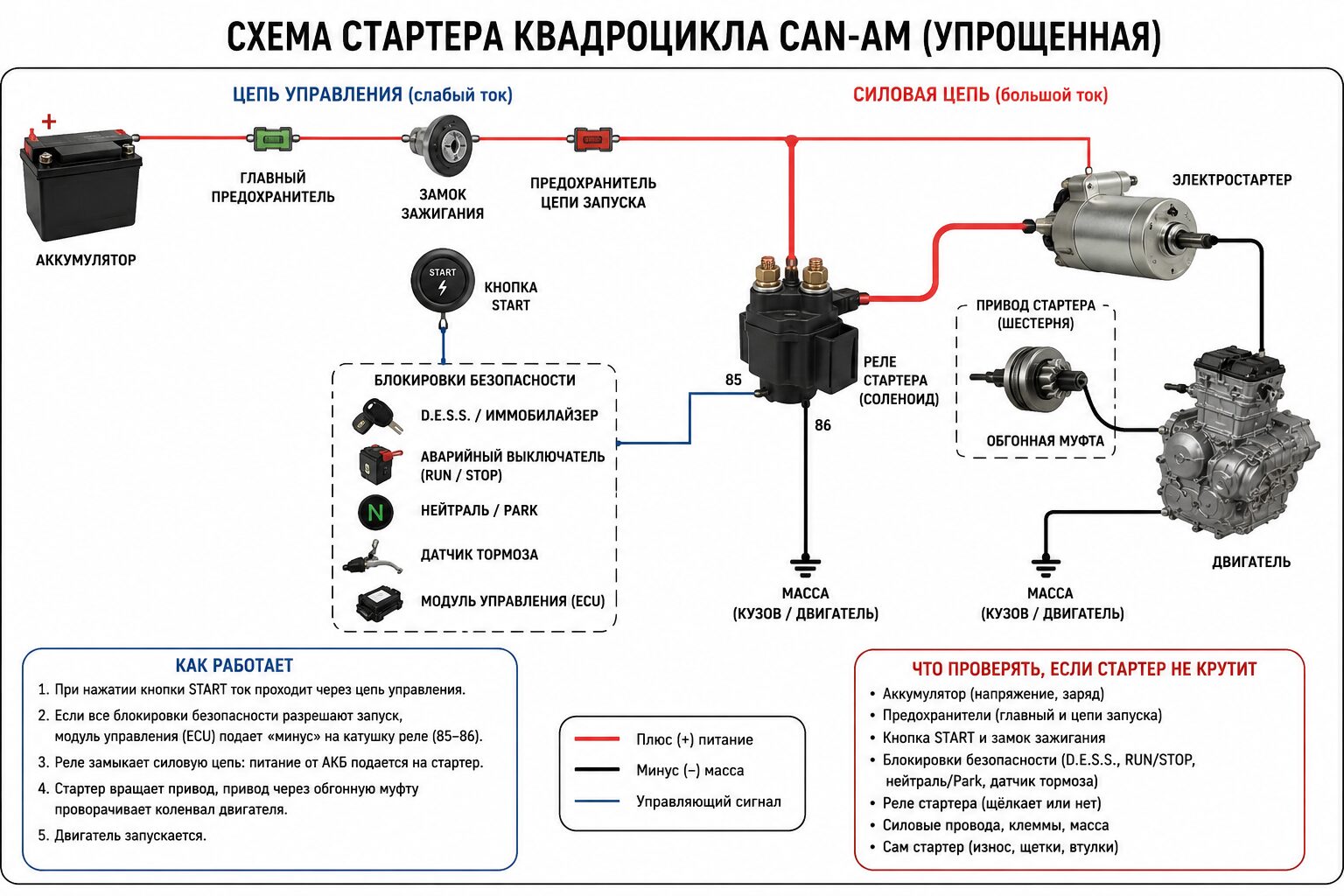

Устройство и принцип работы стартера квадроцикла

Принцип работы: при нажатии кнопки Start или повороте ключа в положение запуска слабый управляющий ток идет на реле стартера, а реле замыкает силовую цепь от аккумулятора к электростартеру. Стартер получает большой ток, вращает шестерню, редуктор или обгонную муфту и прокручивает коленвал двигателя до запуска.

Аккумулятор подает питание на реле стартера, реле по команде от кнопки Start замыкает силовую цепь, после чего ток поступает на электростартер. Корпус стартера получает минус через двигатель и массу. В цепи управления участвуют замок зажигания, предохранители, кнопка запуска, аварийный выключатель, D.E.S.S.-ключ, датчики нейтрали/Park и тормоза. Поэтому если стартер квадроцикла не крутит, нужно проверять не только сам стартер, но и аккумулятор, реле, массу, предохранители и блокировки запуска.

Важно: ток стартера квадроцикла высокий. На малокубатурных ATV это десятки ампер, на больших утилитарных квадроциклах — значительно больше, особенно зимой или при густом масле. Поэтому плохая масса, слабая клемма или тонкий «самодельный» провод могут дать эффект, будто умер сам стартер.

Где находится стартер на квадроцикле

Это зависит от модели, двигателя и компоновки. В большинстве случаев электростартер установлен на картере двигателя, ближе к зоне маховика, редуктора или вариатора. Обычно к нему подходит толстый плюсовой провод от реле стартера.

На BRP Can-Am, Yamaha Grizzly/Kodiak, Polaris Sportsman, Arctic Cat Alterra, Kawasaki Brute Force и AODES PathCross стартер может быть частично закрыт пластиком, защитой, воздуховодом, CVT-кожухом или элементами рамы. На некоторых моделях к нему можно подобраться сбоку, на других приходится снимать сиденье, боковой пластик, подножку, защиту или часть впускного тракта.

Где находится стартер на 200 куб квадроцикле? чаще всего речь о китайских или подростковых ATV. На квадроциклах 125–200 кубов стартер обычно стоит сбоку на картере двигателя, рядом с редуктором запуска. Найти его проще всего по толстому проводу: он идет от реле стартера к корпусу электростартера. На 110/125/200 кубах доступ обычно проще, чем на больших утилитарных квадроциклах, но точное расположение все равно зависит от двигателя: горизонтальный, вертикальный, GY6-подобный или другой тип.

Когда нужно менять стартер на квадроцикле

Сначала нужно отделить неисправность стартера от проблем питания и управления.

Стартер стоит подозревать, если:

• аккумулятор заряжен и проверен под нагрузкой, но стартер еле крутит;
• клеммы чистые, масса хорошая, реле исправно, а стартер молчит;
• на стартер приходит питание, но он не вращается;
• стартер греется, пахнет гарью, искрит;
• стартер крутит рывками или запускается только после постукивания;
• слышен скрежет, визг, металлический треск;
• стартер крутит в холостую на квадроцикле, а двигатель не проворачивается;
• корпус стартера сильно окислен после воды, грязи или долгого простоя;
• щетки, втулки, подшипники, магниты или коллектор изношены.

Если стартер квадроцикла щелкает но не крутит, не спешите покупать новый. Часто причина в аккумуляторе, окисленных клеммах, плохой массе или реле. Первым делом проверяют напряжение на аккумуляторе под нагрузкой, затем силовые провода, массу и выход с реле на стартер.

Если стартер квадроцикла крутит вхолостую, а коленвал не вращается, виноват может быть не электромотор стартера, а обгонная муфта, промежуточная шестерня или механизм зацепления. Это частая логика диагностики для Yamaha Grizzly, некоторых моделей Polaris, Arctic Cat и других атв: мотор стартера слышно, а двигатель не проворачивается — значит, проверяем не только стартер, но и привод запуска.

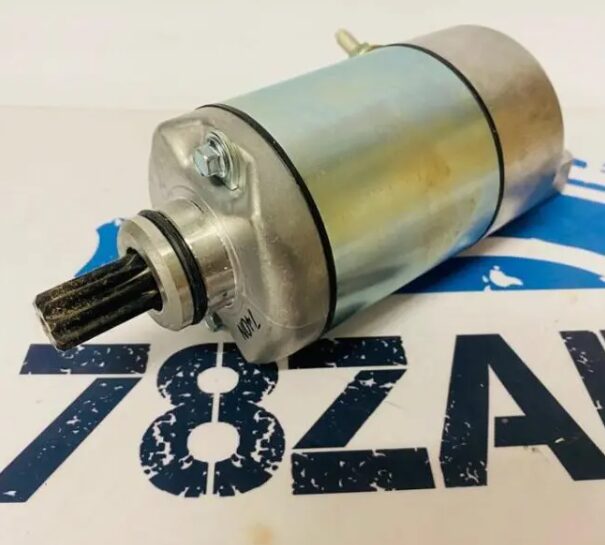

Как проверить стартер на квадроцикле

Перед проверкой поставьте квадроцикл на ровную площадку, включите нейтраль или Park, зафиксируйте тормоз, выключите зажигание и не работайте рядом с вращающимися деталями.

Порядок проверки:

1. Проверьте аккумулятор. Напряжение без нагрузки еще не доказывает, что батарея исправна. Слабый аккумулятор может показывать нормальные 12+ В, но резко проседать при попытке запуска.
2. Проверьте клеммы и массу. Снимите, зачистите и плотно затяните плюсовую и минусовую клемму. Проверьте провод массы от аккумулятора к раме или двигателю.
3. Проверьте предохранители. Если не включается стартер на квадроцикле, причина может быть в перегоревшем предохранителе цепи запуска.
4. Проверьте реле стартера. Если реле щелкает, но стартер молчит, проверьте, появляется ли питание на выходе реле при нажатии Start.
5. Проверьте питание на стартере. На плюсовой клемме стартера должно появляться напряжение при запуске. Если питание есть, масса хорошая, а стартер не вращается — вероятна неисправность стартера.
6. Проверьте сам стартер снятым с двигателя. Кратковременно подайте питание от исправного аккумулятора: плюс на силовую клемму, минус на корпус. Стартер должен вращаться уверенно, без скрежета и сильного искрения. Долго держать нельзя.
7. Проверьте привод запуска. Если стартер вращается бодро, но двигатель не проворачивается, ищите проблему в обгонной муфте, шестернях или механизме зацепления.

Как завести квадроцикл со стартера

Чтобы не убить исправный стартер, запускать двигатель нужно правильно.

Общий порядок:

1. Поставьте квадроцикл на ровную площадку.
2. Переведите коробку в Park или нейтраль.
3. Включите зажигание.
4. Убедитесь, что аварийный выключатель двигателя стоит в RUN.
5. Нажмите тормоз, если этого требует модель.
6. Не нажимайте газ без необходимости.
7. Нажмите кнопку Start или поверните ключ в положение запуска.
8. Отпустите кнопку сразу после запуска двигателя.
9. Если двигатель не завелся за несколько секунд, сделайте паузу и повторите попытку.

На Polaris в руководствах указывается запуск не более 5 секунд за попытку с паузой перед повтором. На AODES PathCross в руководстве указано не удерживать кнопку запуска более 10 секунд. У Arctic Cat Alterra 600 также есть ограничение по времени работы стартера. Смысл один: стартер не рассчитан на бесконечное кручение. Он перегревается, просаживает аккумулятор и может выйти из строя. Если квадроцикл не заводится со стартера после нескольких попыток, не мучайте кнопку. Надо диагностировать причину.

Как выбрать стартер на квадроцикл

При подборе учитывайте:

• марку и модель квадроцикла;
• год выпуска;
• объем двигателя;
• тип двигателя;
• OEM-номер стартера;
• направление вращения;
• количество зубьев шестерни;
• посадочные отверстия;
• длину корпуса;
• диаметр посадочного носика;
• тип клеммы;
• мощность;
• наличие уплотнительного кольца;
• совместимость с конкретной комплектацией.

Для BRP Can-Am, Yamaha, Polaris, Arctic Cat, Kawasaki и AODES лучше подбирать стартер по VIN, номеру рамы, модели, году и каталогу запчастей. У этих брендов в одной линейке могут быть разные моторы и разные стартеры. Например, Polaris Sportsman, Yamaha Grizzly, Can-Am Outlander, Kawasaki Brute Force и Arctic Cat Alterra выпускались в разных поколениях и комплектациях. Деталь «почти такая же» может не попасть по креплению, зубьям, вращению или вылету шестерни.

Для китайских и подростковых квадроциклов 125/200 кубов часто подбирают стартер по двигателю и размерам. Но даже там лучше снять старый стартер и сравнить посадку, зубья, длину и клемму.

Оригинальный стартер или аналог: что лучше

Оригинальный стартер хорош тем, что рассчитан под конкретную модель. Он обычно точно становится на место, совпадает по креплениям, мощности, разъему, уплотнению и ресурсу. Для дорогих квадроциклов BRP Can-Am, Yamaha, Polaris, Arctic Cat, Kawasaki и AODES оригинал особенно актуален, если техника используется в тяжелых условиях: снег, вода, грязь, охота, экспедиции, работа с прицепом, частые холодные запуски.

Качественный аналог — нормальный вариант, если он подобран по OEM-номеру и параметрам. Особенно если оригинал стоит дорого, долго поставляется или снят с производства. Хороший аналог должен иметь нормальные щетки, втулки или подшипники, герметичный корпус, правильное вращение и совпадающую посадку.

Дешевый неизвестный аналог может подвести: слабые магниты, тонкая обмотка, плохие щетки, кривой корпус, слабая герметизация. В итоге стартер может крутить медленно, греться, быстро залить водой или съесть шестерню.

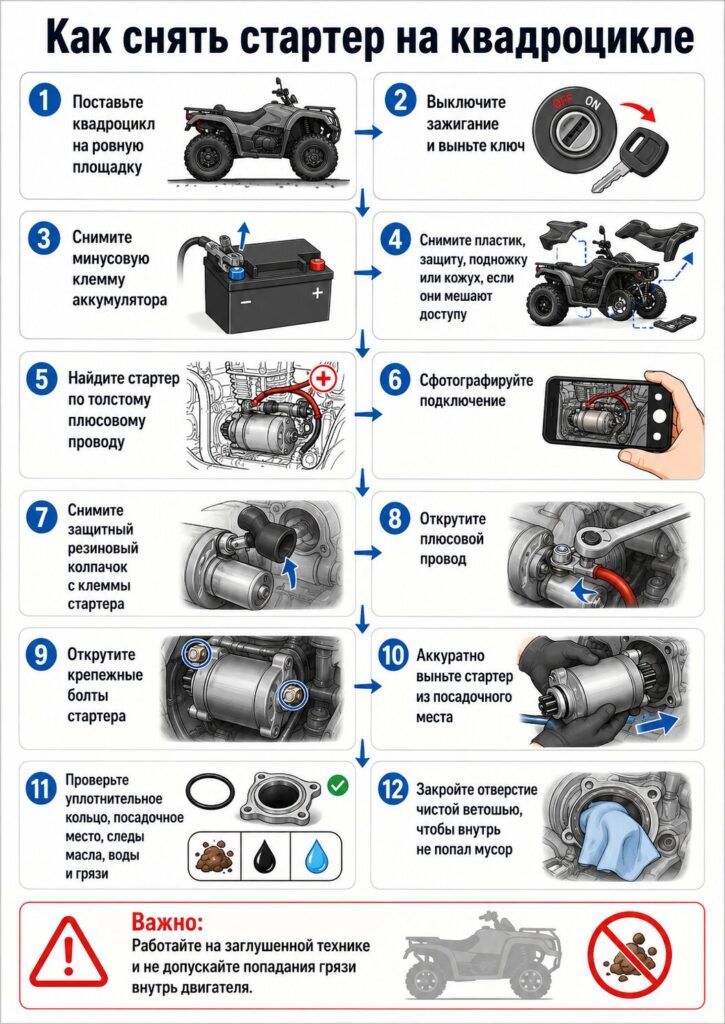

Как снять стартер на квадроцикле

1. Поставьте квадроцикл на ровную площадку.
2. Выключите зажигание и выньте ключ.
3. Снимите минусовую клемму аккумулятора.
4. Снимите пластик, защиту, подножку или кожух, если они мешают доступу.
5. Найдите стартер по толстому плюсовому проводу.
6. Сфотографируйте подключение.
7. Снимите защитный резиновый колпачок с клеммы стартера.
8. Открутите плюсовой провод.
9. Открутите крепежные болты стартера.
10. Аккуратно выньте стартер из посадочного места.
11. Проверьте уплотнительное кольцо, посадочное место, следы масла, воды, грязи.
12. Закройте отверстие чистой ветошью, чтобы внутрь не попал мусор

На многих 200-кубовых ATV стартер снимается сбоку после демонтажа пластика или подножки. При снятии стартера квадроцикла 125 кубов, обязательно сравните новый стартер со старым до установки: на 125-кубовых двигателях много похожих, но не взаимозаменяемых деталей.

Как установить стартер на квадроцикл

Порядок установки:

1. Сравните новый стартер со старым.
2. Проверьте зубья, длину, посадку, крепежные отверстия, клемму.
3. Очистите посадочное место на картере.
4. Проверьте уплотнительное кольцо. Если оно повреждено — замените.
5. Установите стартер без перекоса.
6. Закрутите крепежные болты равномерно.
7. Подключите плюсовой провод к клемме стартера.
8. Наденьте защитный колпачок.
9. Подключите аккумулятор.
10. Проверьте запуск короткими попытками.
11. После проверки убедитесь, что провод не касается горячих и вращающихся деталей.

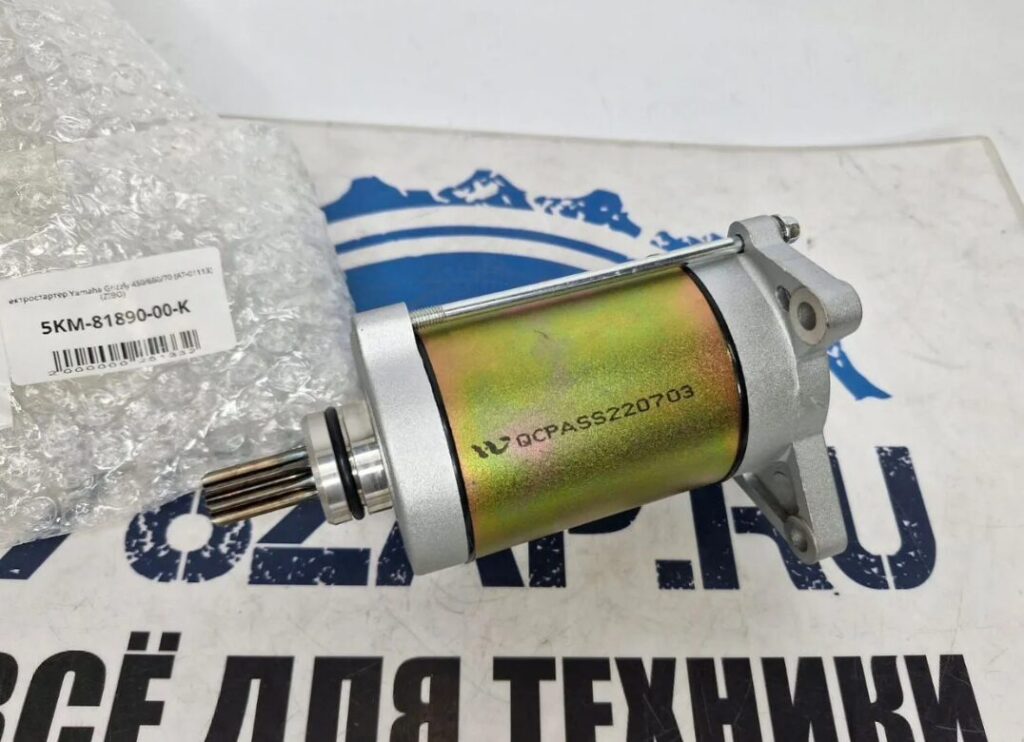

Ремонт стартера квадроцикла или замена?

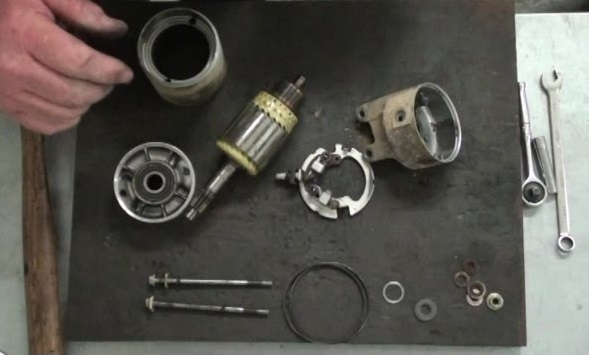

Ремонт стартера квадроцикла имеет смысл, если проблема в щетках, втулках, подшипниках, загрязнении коллектора или окислении. Особенно если оригинальный стартер дорогой или редкий.

Ремонт стартера на квадроцикле обычно включает:

• разборку корпуса;
• чистку;
• проверку щеток;
• проверку коллектора;
• проверку втулок или подшипников;
• проверку магнитов;
• замену уплотнений;
• сборку и короткий тест.

Если сгорела обмотка, разрушились магниты, сильно поврежден коллектор или корпус залит водой и сгнил, чаще выгоднее замена. Ремонт стартера квадроцикла 125 кубов не всегда экономически оправдан: иногда новый аналог стоит дешевле работ по восстановлению. Но если стартер редкий или качественный оригинальный — ремонт может быть разумным.
