Ремень вариатора на квадроцикле: подбор, замена и эксплуатация

Ремень вариатора — один из ключевых элементов трансмиссии квадроцикла. Он передает крутящий момент от двигателя к ведущим шкивам вариатора, обеспечивая плавное изменение передаточного числа. От его состояния напрямую зависит динамика разгона, максимальная скорость и надежность техники.

Владельцам техники BRP Can-Am, Polaris, Yamaha, Arctic Cat, Aodes важно регулярно проверять состояние ремня и своевременно выполнять его замену. Если на квадроцикле порвался ремень вариатора, техника сразу теряет возможность движения, поэтому профилактика и правильный подбор запчасти крайне важны.

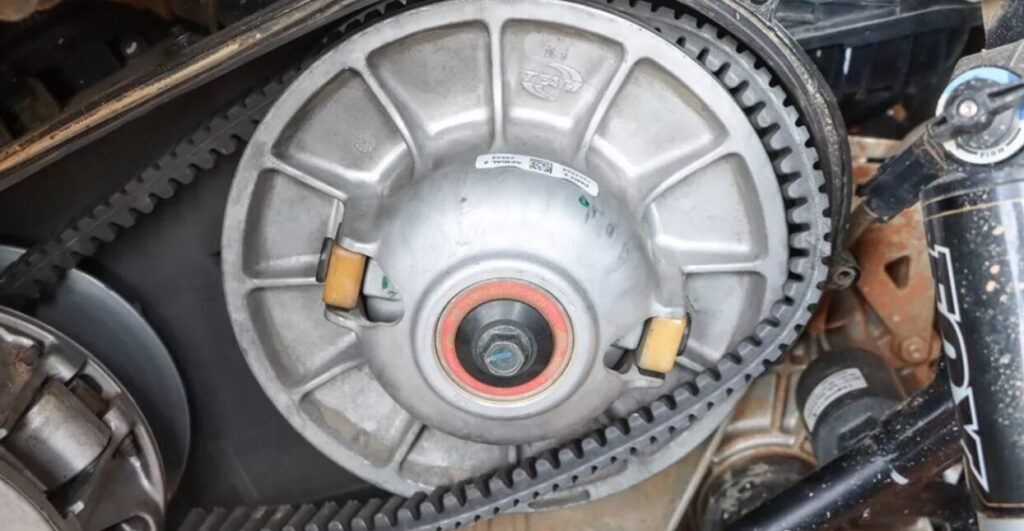

Где находится ремень вариатора на квадроцикле?

Он расположен внутри герметичного корпуса вариатора (CVT), который обычно находится с левой стороны двигателя. Внутри корпуса находятся два шкива — ведущий и ведомый, между которыми установлен ремень.

Чтобы получить доступ к ремню нужно снять сиденье или пластиковую защиту (в зависимости от модели); открутить болты крышки вариатора; снять крышку и прокладку корпуса.

На квадроциклах корпус обычно крепится 10-14 болтами и снимается стандартным инструментом.

Когда нужно менять ремень вариатора?

Срок службы зависит от мощности двигателя, условий эксплуатации и стиля езды.

В сервисных рекомендациях указывается:

• проверка ремня каждые 500 км или примерно раз в 6 месяцев;
• плановая замена примерно через 2000 км пробега.

Однако на практике срок может отличаться. Частый вопрос владельцев – сколько ходит ремень вариатора на квадроцикле?

Средний ресурс:

Тип квадроцикла   Средний ресурс

детские 110–125 куб.   1000–2000 км

200 кубов                       1500–2500 км

500–650 куб                  3000–5000 км

800–1000 куб               4000–7000 км

На мощных моделях вроде Can-Am Outlander ресурс часто зависит от режима езды (грязь, буксировка, горы).

Признаки износа ремня вариатора

Чтобы определить износ ремня вариатора квадроцикла, обращайте внимание на следующие симптомы:

• пробуксовка при трогании;
• запах жженой резины;
• падение максимальной скорости;
• ухудшение разгона;
• посторонние шумы из вариатора;
• трещины или расслоение на ремне.

Когда ремень изнашивается и становится уже, он проваливается глубже в шкив, из-за чего квадроцикл может стартовать как будто со второй передачи и теряет динамику.

Какой допустимый износ ремня вариатора на квадроцикле

Один из основных параметров — ширина ремня.

Допустимое уменьшение ширины:

• до ~1,5 мм — допустимо;
• ~3 мм — ремень нужно менять.

Если вы сомневаетесь какой допустимый износ ремня вариатора на квадроцикле, лучше ориентироваться на данные сервисного мануала конкретной модели.

Почему рвется ремень вариатора на квадроцикле

Основные причины, почему рвет ремень вариатора на квадроцикле:

• перегрев вариатора при езде по грязи;
• буксировка тяжелых прицепов;
• движение на высокой передаче на малой скорости;
• попадание воды или грязи в вариатор;
• неправильная установка ремня;
• изношенные шкивы вариатора;
• перекос двигателя или трансмиссии.

Также быстрый износ вызывает длительная езда на высоких нагрузках, когда ремень начинает проскальзывать между шкивами.

Как снять ремень вариатора на квадроцикле

Если требуется замена ремня вариатора на квадроцикле, то сначала заглушаем двигатель и ставим квадроцикл на ровную поверхность. Затем снимаем крышку корпуса вариатора. Фиксируем тормоз для блокировки ведомого шкива. Разводим шкивы и освобождаем ремень. Сначала снимаем ремень с ведомого шкива, затем с ведущего.

Как поставить ремень вариатора на квадроцикл

Надеваем ремень на ведущий шкив, разжимаем ведомый шкив. Устанавливаем ремень между шкивами. Проверяем правильное направление стрелки на ремне. Проворачиваем шкив для посадки ремня. Иногда владельцы спрашивают как натянуть ремень вариатора на квадроцикле? На большинстве CVT-трансмиссий натяжение автоматически регулируется шкивами, поэтому ручная регулировка обычно не требуется.

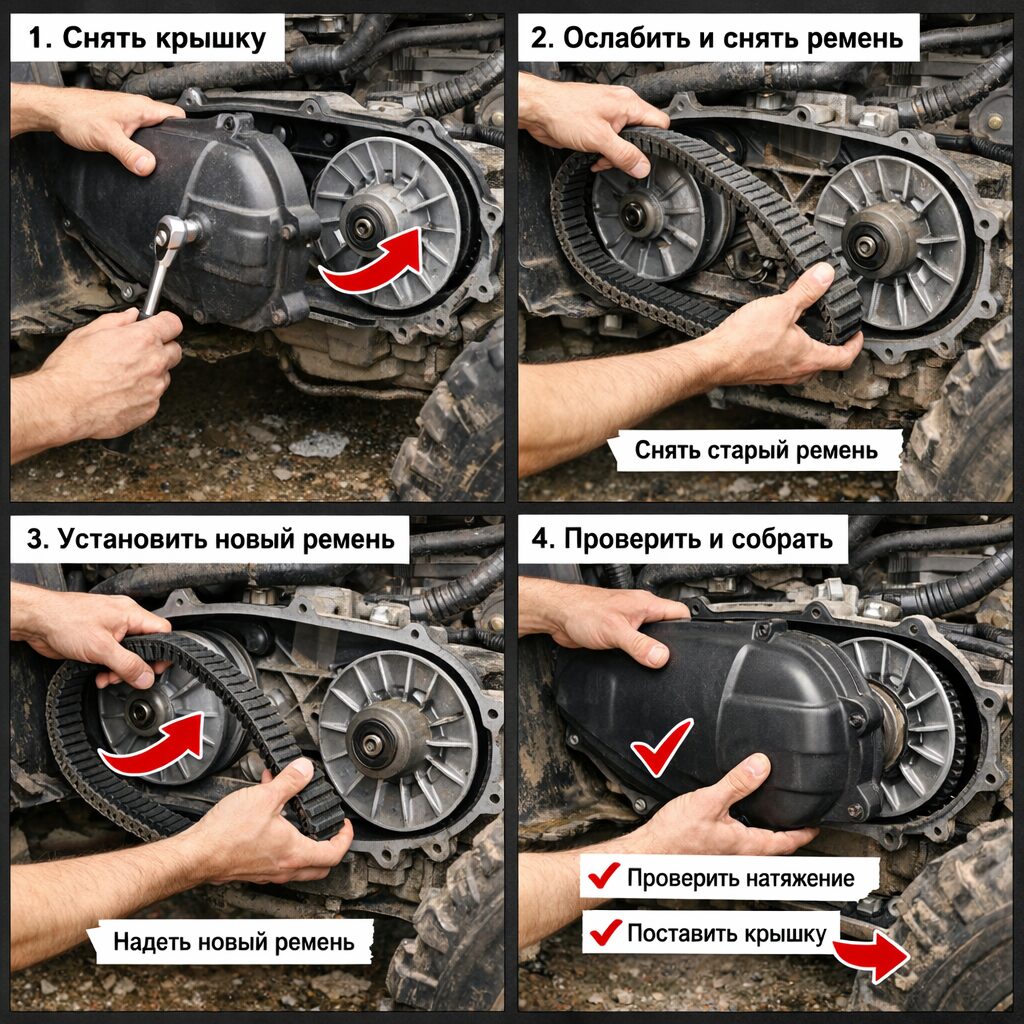

Как поменять ремень вариатора на квадроцикле (пошагово)

1. снять защиту вариатора;
2. открутить болты крышки;
3. снять старый ремень;
4. проверить состояние шкивов;
5. установить новый ремень;
6. собрать корпус вариатора;
7. выполнить тестовую поездку.

Такая процедура подходит для большинства моделей американских, канадских и японских квадроциклов.

Замена ремня вариатора на квадроциклах разных объемов

На детских квадроциклах ремни обычно меньше по ширине и дешевле, поэтому Замена ремня вариатора на квадроцикле 125 кубов выполняется быстрее, поскольку вариатор проще по конструкции. Замена ремня вариатора на квадроцикле 200 кубов выполняется аналогично, но ремни чаще шире и рассчитаны на большую нагрузку.

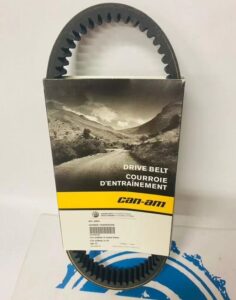

Замена ремня вариатора на квадроцикле BRP

Процедура практически такая же, но на моделях Can-Am Outlander и Renegade иногда используется специальный инструмент или сервисный болт для разжатия ведомого шкива. Для популярных моделей квадроциклов БРП G1 лучше использовать ремень вариатора усиленной конструкции с высокопрочными кордами. Также при установке важно строго соблюдать направление вращения ремня и рекомендации производителя по обкатке, так как неправильная установка может привести к ускоренному износу и перегреву вариатора.

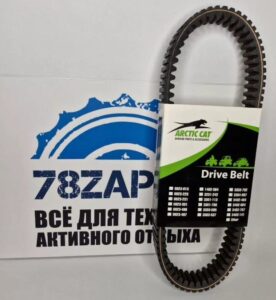

Замена ремня вариатора на квадроцикле Arctic Cat

Замена ремня вариатора на квадроциклах Arctic Cat (Alterra, Mudpro, Prawler, TRV) отличается тем, что во многих моделях доступ к ремню достаточно простой и не всегда требует специального инструмента — ведомый шкив можно разжать вручную или с минимальным набором ключей. При этом для правильной установки и настройки иногда используется фирменный инструмент для регулировки прогиба ремня, что важно для корректной работы вариатора и предотвращения преждевременного износа.

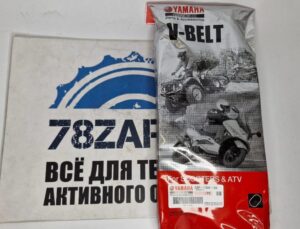

Замена ремня вариатора на квадроцикле Yamaha

Замена ремня вариатора на квадроциклах Yamaha (ямаха) (например, Grizzly) обычно не требует сложного инструмента и выполняется через снятие крышки CVT, при этом ремень устанавливается с разжатием ведомого шкива вручную. Важной особенностью является необходимость аккуратно фиксировать шкивы при работе, чтобы избежать смещения внутренних элементов вариатора и некорректной работы трансмиссии после сборки.

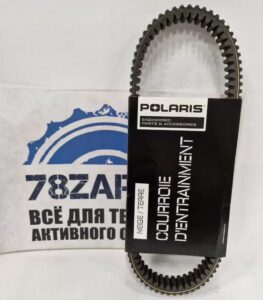

Замена ремня вариатора на квадроцикле Polaris

Замена ремня вариатора на квадроциклах Polaris (Sportsman, Scrambler, Ranger) имеет особенность в необходимости тщательно очищать вариатор и воздуховоды от грязи и остатков старого ремня перед установкой нового, так как это напрямую влияет на ресурс и безопасность. При снятии ремня обычно разжимают ведомый шкив (иногда с помощью штатного инструмента), а при установке важно сохранить направление вращения и прокрутить шкивы для правильной посадки ремня.

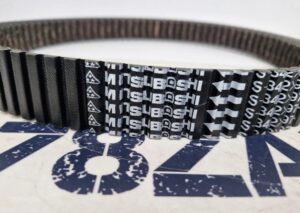

Замена ремня вариатора на квадроцикле Aodes

Замена ремня вариатора на квадроциклах Aodes выполняется по стандартной схеме с доступом через крышку CVT, однако важной особенностью является обязательная очистка вариатора и проверка на наличие воды через сливную пробку перед установкой нового ремня. Также производитель отдельно указывает необходимость обкатки нового ремня (около 50 км) с ограничением нагрузки, чтобы избежать его перегрева и преждевременного износа.

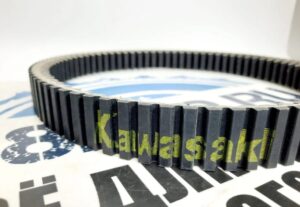

Замена ремня вариатора на квадроцикле Kawasaki

Замена ремня вариатора на квадроциклах Kawasaki (например, Brute Force) обычно выполняется без использования съемников — конструкция позволяет снять ремень через разжатие ведомого шкива вручную или с помощью простого инструмента. При этом важно правильно утопить ремень в ведомом шкиве при установке, чтобы облегчить монтаж и избежать перекоса, а также после сборки проверить корректность посадки ремня и работу вариатора.

Размеры ремней вариатора квадроцикла

Перед покупкой важно знать размеры ремней вариатора квадроцикла.

Обычно учитывают три параметра: длину, ширину и угол профиля ремня.  Например, для популярных квадроциклов 650 кубов часто используется ремень шириной около 30–36 мм (размер). Ответ всегда зависит от конкретной модели двигателя и вариатора.

Какой ремень вариатора лучше для квадроцикла?

Стоит учитывать: происхождение ремня (оригинал или аналог), материал корда (карбон, кевлар), совместимость с моделью вариатора. Лучший вариант — ремень, полностью соответствующий спецификации производителя. Важно знать модель, модельный год техники для правильного подбора. На рынке также есть достойные проверенные аналоги.

Нужно ли обкатывать ремень вариатора

После установки нового ремня рекомендуется выполнить обкатку. Правила обкатки: первые 30–50 км избегать резких ускорений; не буксировать прицеп; не перегревать вариатор. Это позволяет ремню правильно притереться к шкивам и увеличивает срок службы.

Полезные советы по эксплуатации

Чтобы увеличить ресурс ремня:

• регулярно чистите вариатор;
• используйте пониженную передачу на сложных участках;
• избегайте длительного буксования;
• проверяйте вентиляцию вариатора.

Также опытные райдеры часто берут запасной ремень в дальние поездки, чтобы быстро заменить его в случае поломки.
