Лебедка для квадроцикла: как выбрать, установить, подключить и правильно использовать

Лебедка на квадроцикле — один из самых полезных инструментов для бездорожья. Она помогает выбраться из грязи, снега или глубокой колеи, подтянуть технику на склоне, убрать с дороги препятствие, переместить груз или управлять отвалом для уборки снега.
Однако возможности лебедки зависят не только от заявленного тягового усилия. Важно правильно подобрать модель под конкретный квадроцикл, установить ее на силовую площадку, грамотно подключить электрику и научиться безопасно работать с тросом.

Для чего нужна лебедка на квадроцикле

Основная задача лебедки — плавное перемещение квадроцикла или другого груза при помощи троса. Она особенно полезна в следующих ситуациях:

• квадроцикл застрял в грязи, снегу, песке или заболоченном грунте;
• колеса провалились в колею или техника села днищем;
• требуется аккуратно подтянуть квадроцикл на подъеме;
• нужно контролируемо спустить технику по сложному участку;
• необходимо убрать с дороги бревно или другой тяжелый предмет;
• лебедка используется для подъема и опускания снегоуборочного отвала;
• квадроцикл эксплуатируется на охоте, рыбалке, ферме или лесных работах.

Лебедка предназначена для тяговых операций, а не для рывковой эвакуации. Трос нельзя резко нагружать движением квадроцикла, использовать для буксировки на скорости, подъема людей или удержания груза в подвешенном состоянии. Производители также запрещают цеплять трос за самого себя и рекомендуют закрепляться через защитную стропу или предусмотренную точку рамы.

Лебедка — штатное или дополнительное оборудование

Лебедка может быть установлена на заводе; включена в оснащение определенной комплектации; предложена производителем как оригинальный аксессуар; установлена владельцем отдельно.
Например, Can-Am устанавливает HD-3500 на некоторые версии Outlander XT, а Polaris Sportsman 850 Trail комплектуется лебедкой с синтетическим тросом. На актуальных Arctic Cat Alterra 600 TRV и некоторых версиях Alterra 450 лебедка также входит в оснащение. У AODES PathCross 850 L производитель указывает лебедку в списке включенного оборудования.
Для Yamaha и Kawasaki часто предлагаются отдельные фирменные комплекты. В них могут входить сама лебедка, модельная площадка, контактор, проводка и переключатель. Например, комплект Kawasaki для Brute Force 450 включает лебедку WARN VRX 25-S, оригинальную по конструкции площадку и проводку. Для лебедок Yamaha производитель отдельно напоминает о необходимости проверить, нужны ли для конкретной модели установочная площадка и электрический комплект.

Устройство лебедки квадроцикла

Типичная электрическая ATV-лебедка состоит из следующих элементов: электродвигателя; планетарного или другого понижающего редуктора; барабана; стального или синтетического троса; тормозного механизма; муфты свободной размотки; контактора, который также называют соленоидом или силовым реле; проводов питания; направляющих роликов или клюза; переключателя на руле и, в некоторых комплектах, выносного пульта.
Как работает лебедка на квадроцикле? электрическая энергия превращается во вращение двигателя, редуктор увеличивает тяговое усилие, а барабан перемещает трос.

Как выбрать лебедку для квадроцикла?

Тяговое усилие

Для большинства полноразмерных ATV производитель WARN относит к рекомендуемому диапазону лебедки с номинальным усилием от 1130 до 1590 кг. Лебедки с усилием 2000 кг чаще применяются на тяжелых квадроциклах, UTV или технике, для которой такая нагрузка предусмотрена изготовителем площадки и рамы.
Выбирать лебедку только по объему двигателя неправильно. Важнее учитывать: снаряженную массу квадроцикла; массу райдера, пассажира и груза; условия эксплуатации; глубину грязи и снега; частоту использования; допустимую нагрузку на установочную площадку; возможности аккумулятора и системы зарядки; наличие отвала.
Следует учитывать, что номинальное тяговое усилие обычно достигается на первом слое троса. Чем больше слоев уже намотано на барабан, тем меньше фактическая тяга. Поэтому при сложной эвакуации полезно размотать больше троса, сохранив обязательное минимальное количество витков на барабане.

Мощность лебедки квадроцикла

Покупатели часто сравнивают мощность электродвигателей, но этот параметр сам по себе мало говорит о реальной работе лебедки. Важнее смотреть на номинальное тяговое усилие; скорость намотки под нагрузкой; передаточное отношение редуктора; потребляемый ток; качество тормоза; продолжительность непрерывной работы.
Большинство современных ATV-лебедок рассчитано на питание 12 В. При этом мощная лебедка может потреблять большой ток, поэтому слабый аккумулятор, окисленные клеммы или недостаточно толстые провода заметно ухудшают ее работу.

Размер корпуса и длина лебедки квадроцикла

Перед покупкой необходимо проверить не только расстояние между крепежными отверстиями, но и общие габариты корпуса: длину; ширину; высоту; положение двигателя и редуктора; расположение рычага свободной размотки; место выхода проводов; возможность доступа к крепежу после установки.
Слишком длинная лебедка может упереться в радиатор, пластик, передний редуктор или элементы рамы. Особенно важны размеры при скрытой установке за бампером.

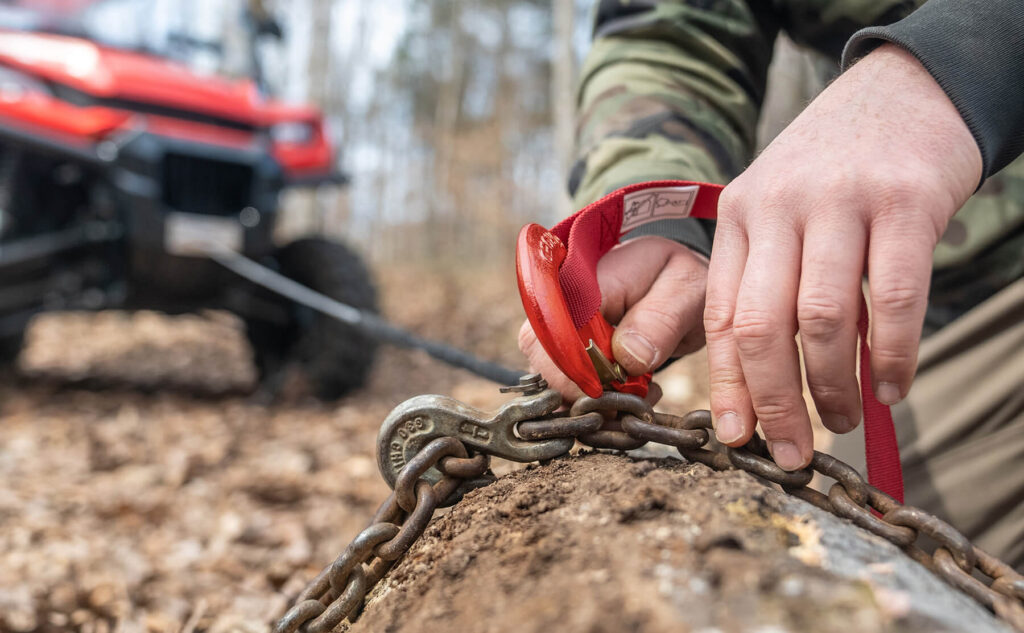

Стальной или синтетический трос

Стальной трос устойчив к истиранию о камни, дешевле и меньше боится нагрева. Но он тяжелее, может ржаветь, образовывать заломы и острые поврежденные проволоки. Работать с ним необходимо в плотных перчатках.
Синтетический трос легче, удобнее в обращении и не образует металлических заусенцев. При этом его нужно защищать от длительного трения, загрязнения песком, воздействия острых кромок и высокой температуры. После грязевых поездок синтетический трос полезно полностью размотать, промыть водой с мягким моющим средством, просушить и заново намотать под натяжением.
Для стального троса обычно применяется роликовая направляющая, для синтетического — гладкий алюминиевый клюз. Такая комплектация используется и в актуальных сериях WARN.

Защита от воды и грязи

Для квадроцикла желательно выбирать герметичную лебедку. Маркировка IP67 означает защиту от пыли и кратковременного погружения при предусмотренных стандартом условиях. Более высокий класс IP68 применяется на моделях, рассчитанных на более серьезное воздействие воды.
Но обозначение IP не отменяет обслуживание. После регулярных погружений необходимо проверять состояние корпуса, разъемов, клемм, троса и муфты. Негерметичной лебедке после частых «купаний» может потребоваться разборка, удаление воды и замена смазки.

Установочная площадка

Лебедка должна крепиться к площадке, передающей усилие на раму квадроцикла. Модельные площадки рассчитываются под конкретную конструкцию техники, размещение крепежных точек и допустимые типоразмеры лебедок.
Производитель WARN указывает, что модельные крепления для Yamaha, Polaris и Kawasaki устанавливаются непосредственно на силовую структуру техники и распределяют нагрузку по раме. Совместимость при этом зависит от модели и года выпуска.
Площадка «почти подошла» – плохой вариант. Рассверливание отверстий, подрезание силовых элементов или крепление через случайные проставки может изменить распределение нагрузки.

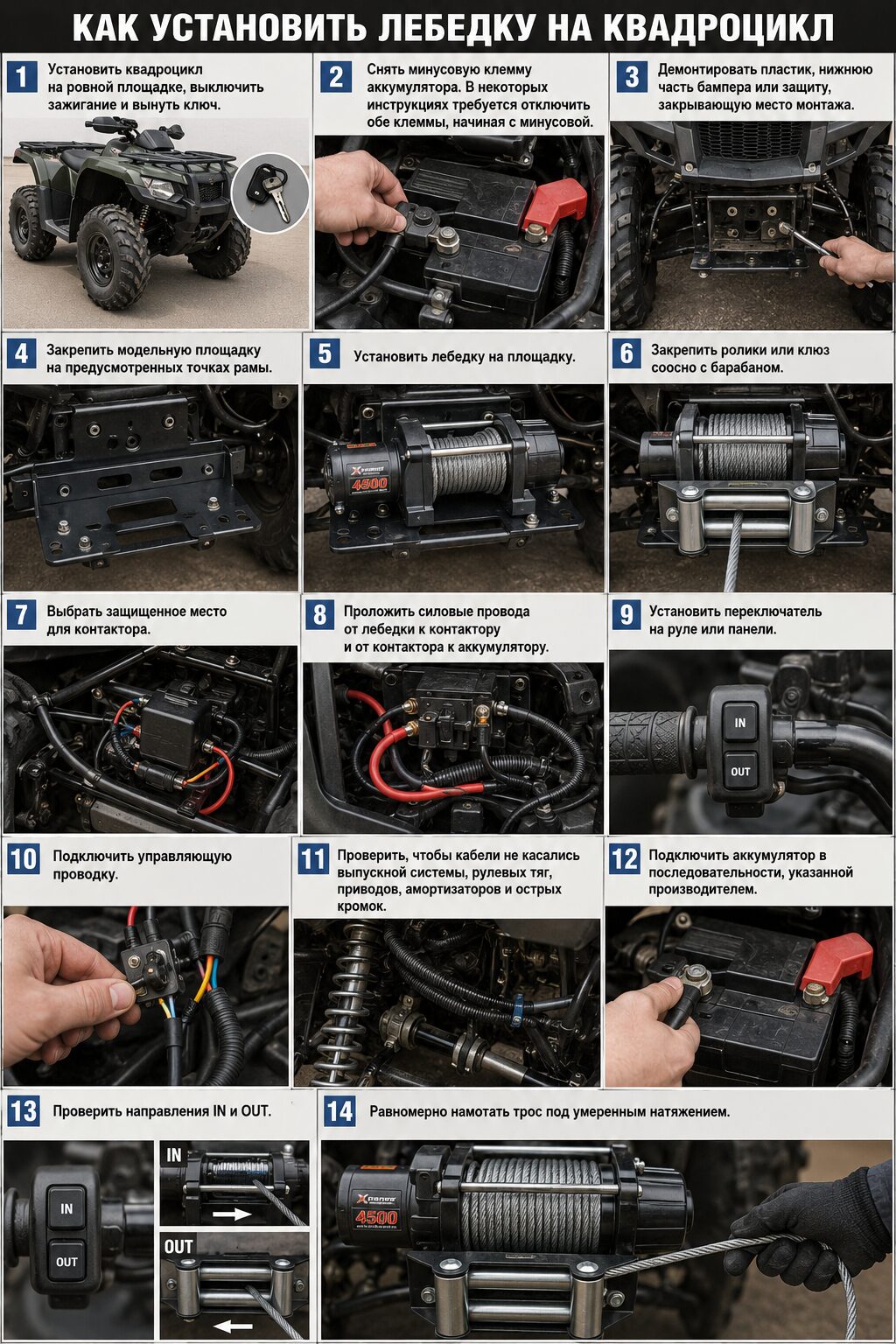

Как правильно установить/поставить лебедку на квадроцикл

Точная последовательность зависит от техники и комплекта, но общий порядок выглядит так:

В заводских инструкциях по установке Polaris предусмотрено сначала отключить аккумулятор, затем проложить и закрепить силовые кабели, подключить штатный управляющий разъем и только после завершения монтажа подавать питание.

Схема подключения лебедки на квадроцикл

Общая электрическая схема выглядит следующим образом:
аккумулятор → силовые провода → контактор → электродвигатель лебедки
Отдельная управляющая цепь соединяет:
питание после включения зажигания → переключатель IN/OUT → управляющие выводы контактора
Контактор меняет полярность питания двигателя. Поэтому при нажатии IN барабан вращается в сторону намотки, а при нажатии OUT — в сторону размотки.
Цвета проводов не являются универсальными. У разных производителей контакторов и китайских комплектов они могут различаться. Подключать провода только «цвет к цвету» без схемы опасно. Необходимо ориентироваться на обозначения аккумулятора, двигателя, контактора и инструкцию именно к этому комплекту.

Подключение лебедки на квадроцикл через соленоид

Обычно у контактора есть: два силовых вывода к аккумулятору; два силовых вывода к двигателю; управляющие контакты от переключателя; иногда отдельный управляющий плюс или масса.
Силовые кабели должны иметь предусмотренное комплектом сечение. Их нельзя заменять обычной тонкой автомобильной проводкой. Все соединения необходимо очистить, надежно затянуть и защитить от воды. Перед электрическими работами аккумулятор отключают, чтобы исключить случайное включение и короткое замыкание.

Как пользоваться лебедкой на квадроцикле

Перед поездкой стоит потренироваться на ровной площадке. В грязи, темноте и под дождем изучать положение муфты несколько поздновато.
Последовательность безопасной самовытаскивающей операции:

Polaris рекомендует при продолжительной работе оставлять двигатель квадроцикла запущенным, чтобы снизить разряд аккумулятора. Если лебедка работала более 45 секунд либо остановилась под нагрузкой, в руководстве Polaris рекомендуется дать ей остыть в течение десяти минут. Для других моделей необходимо ориентироваться на собственную инструкцию и допустимый рабочий цикл.

Как намотать трос на лебедку квадроцикла

Трос должен укладываться плотно, равномерно и под небольшим натяжением. Свободная укладка приводит к тому, что верхние витки проваливаются между нижними. В результате появляется так называемая борода, трос заклинивает и повреждается.
Первичную намотку лучше выполнять вдвоем на ровной площадке:

1. Почти полностью размотать трос.
2. Оставить не менее пяти витков стального или десяти витков синтетического троса, если именно такое требование указано производителем.
3. Закрепиться за надежную точку.
4. Включить муфту.
5. Создать небольшое сопротивление движению квадроцикла тормозом.
6. Медленно наматывать трос.
7. Периодически останавливаться и контролировать слои.
8. Не втягивать крюк вплотную в клюз.

WARN рекомендует выполнять первую намотку под нагрузкой и следить, чтобы трос заходил на барабан со стороны, предусмотренной конструкцией лебедки.

Что делать, если на лебедке квадроцикла борода

Если трос сбился у одного края или верхние витки зажало между нижними:

• остановить лебедку;
• полностью снять нагрузку;
• не пытаться вытянуть трос руками при включенном управлении;
• размотать зажатый участок;
• проверить трос на перегибы, порезы и сплющивание;
• заново уложить его под натяжением.

Поврежденный стальной или синтетический трос необходимо заменить. Выпрямленный залом стального троса не восстанавливает его исходную прочность.

Как обслужить лебедку на квадроцикле

Регулярное обслуживание лебедки квадроцикла включает:

• проверку крепления лебедки и площадки;
• осмотр силовых проводов;
• очистку и подтяжку клемм;
• проверку контактора и управляющего переключателя;
• осмотр клюза или роликов;
• полную размотку и проверку троса;
• очистку корпуса от грязи;
• периодическую проверку свободной размотки;
• равномерную повторную намотку;
• контроль попадания воды внутрь.

Если лебедка долго не использовалась, полезно перевести ее в свободную размотку, вытянуть трос и снова намотать. Это приводит в движение редуктор и распределяет смазку. Синтетический трос разрешается промывать водой с мягким моющим средством.
Не следует без необходимости заливать внутрь корпуса универсальные аэрозольные смазки. Тип и количество смазки редуктора определяются производителем конкретной лебедки.

Лебедка квадроцикла щелкает, но не крутится

Если при нажатии кнопки слышен щелчок, это обычно означает, что управляющий сигнал доходит до контактора, но двигатель не получает достаточного питания либо не может провернуть механизм.
Проверку проводят от простого к сложному:

1. Измеряют напряжение аккумулятора без нагрузки и во время включения лебедки.
2. Проверяют затяжку и чистоту клемм.
3. Осматривают силовые провода и наконечники.
4. Проверяют массу непосредственно до аккумулятора.
5. Проверяют контактор.
6. Осматривают двигатель и щеточный узел.
7. Проверяют, не заклинил ли редуктор, тормоз или барабан.

Официальные сервисные материалы WARN среди возможных причин электрических неисправностей называют слабую систему питания, повреждение силовых или массовых проводов и ослабленные либо окисленные соединения.

Почему не работает лебедка на квадроцикле

Когда лебедка вообще не подает признаков жизни, возможны следующие причины:

• разряжен аккумулятор;
• отключен или поврежден управляющий плюс;
• неисправен переключатель;
• окислился разъем;
• оборван провод;
• отсутствует масса;
• неисправен контактор;
• поврежден электродвигатель;
• сработала защита или перегрелась лебедка;
• неправильно подключен пульт.

Лебедка на квадроцикле не разматывается

Причины могут быть механическими или электрическими. Если не работает электрическая размотка, проверяют кнопку OUT, проводку, управляющий вход контактора и силовые контакты. Если трос нельзя вытянуть вручную, возможны:

• муфта осталась во включенном положении;
• на тросе сохраняется нагрузка;
• зубья муфты не совместились;
• трос заклинило на барабане;
• образовалась борода;
• деформирован барабан;
• коррозия или загрязнение заблокировали механизм;
• поврежден редуктор

Нельзя пытаться переключать муфту под нагрузкой или вытягивать трос квадроциклом. Сначала следует ослабить натяжение и определить причину заклинивания.

Как снять и разобрать лебедку с квадроцикла

Перед снятием необходимо:

1. Выключить зажигание.
2. Отсоединить минусовую клемму аккумулятора.
3. Сфотографировать расположение проводов.
4. Промаркировать кабели двигателя и контактора.
5. Отсоединить силовую и управляющую проводку.
6. Снять крюк или вывести трос из клюза, если это необходимо.
7. Поддерживая корпус лебедки, отвернуть крепеж.
8. Осмотреть площадку и раму.

Перед тем как разобрать лебедку квадроцикла, нужно найти сервисную схему именно этой модели. Конструкция тормоза, уплотнений, редуктора и порядок установки шестерен различаются.
При разборке проверяют:

• воду и эмульсию внутри корпуса;
• состояние смазки;
• шестерни и втулки;
• подшипники;
• тормоз;
• щетки и коллектор;
• уплотнительные кольца;
• состояние барабана;
• крепление троса.

Герметичную гарантийную лебедку без необходимости лучше не вскрывать. Производители выпускают каталоги запасных частей, а обслуживаемые модели могут быть восстановлены в специализированном сервисе.

Как вытащить квадроцикл без лебедки

При отсутствии лебедки сначала нужно прекратить бесполезно буксовать: вращающиеся колеса только углубляют колею.
Можно:

• убрать снег, грязь или грунт перед колесами;
• освободить днище;
• снять часть груза;
• подложить траки, доски или подходящий прочный материал;
• использовать ручную рычажную тягу или сертифицированный ручной механизм;
• плавно вытянуть квадроцикл другой техникой;
• закрепить буксировочную стропу за предусмотренную точку рамы или фаркоп.

Нельзя крепить стропу за рулевые тяги, рычаги подвески, багажник или декоративный бампер. Способ эвакуации и применяемая стропа должны соответствовать инструкции техники и оборудования. При любом натянутом тросе или ремне люди не должны находиться по линии возможного разрыва.

Лебедка для квадроцикла своими руками: стоит ли делать

Установить готовую сертифицированную лебедку самостоятельно возможно, если есть модельная площадка, схема и навыки автомобильной электрики.
Изготавливать самодельную лебедку из стартера, цепей, случайного редуктора и сварного барабана для эвакуации квадроцикла рискованно. В таком механизме сложно обеспечить:

• предсказуемое тяговое усилие;
• надежный тормоз;
• прочность барабана;
• безопасное крепление троса;
• защиту от перегрузки;
• герметичность;
• стабильность сварных соединений.

Надежнее купить готовый механизм и при необходимости изготовить только рассчитанную силовую площадку. При этом конструкция площадки не должна ослаблять раму.

Лебедка на квадроцикл: цена и от чего она зависит

Цена зависит от:

• тягового усилия;
• стального или синтетического троса;
• класса герметичности;
• качества редуктора и тормоза;
• наличия пульта;
• типа контактора;
• комплектации проводкой;
• наличия модельной площадки;
• ремонтопригодности;
• бренда и гарантии.

Сравнивать нужно стоимость полного комплекта. Дешевая лебедка без площадки, контактора, проводов и клюза после покупки недостающих деталей может оказаться не такой уж дешевой.
Для легкого утилитарного квадроцикла разумным выбором может быть компактная лебедка на 2500 фунтов (1134 кг). Для большинства полноразмерных туристических и утилитарных ATV универсальнее модель на 3000–3500 фунтов (1360 – 1588 кг). Покупка слишком тяжелой лебедки «с большим запасом» не всегда полезна: она увеличивает нагрузку на переднюю часть, аккумулятор, проводку и крепления.
